Воздушные клапаны АВК
Воздушный клапан Арктос. 22 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздушный клапан. Регулирует и перекрывает поток воздуха в воздуховоде — на притоке, вытяжке и в узлах смешения.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

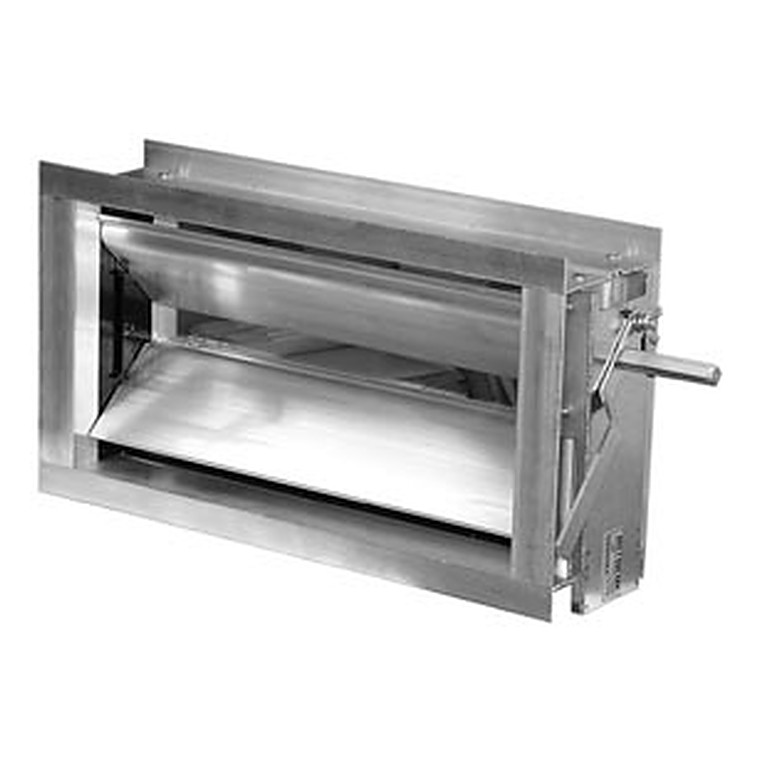

Алюминиевые воздушные клапаны прямоугольного сечения АВК предназначены для регулирования расхода воздуха и перекрывания воздуховодов. Клапан состоит из прямоугольного корпуса и установленных в нем жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Жалюзи снабжены резиновыми уплотнителями. Клапаны АВК поставляются с универсальной площадкой для установки электрического или ручного привода. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации.
Конструкция и работа
Заслонка с поворотными лопатками перекрывает сечение воздуховода: в закрытом положении она отсекает наружный воздух, в открытом — пропускает расчётный расход. С электроприводом клапан работает по сигналу автоматики, с ручным — настраивается один раз.
- Аксессуары. Электрический привод, ручной привод.
Что это даёт
Где применяется
Приточные и вытяжные системы зданий любого назначения: отсечка воздухозабора, регулирование расхода по веткам, переключение режимов рециркуляции.
Как подобрать
Выберите типоразмер по сечению воздуховода, затем тип управления: ручной сектор — для разовой настройки, электропривод — для автоматики. Для наружной установки уточните исполнение с уплотнением и подогревом.
Технические характеристики
| Модель | Размеры, мм A | Размеры, мм B | Размеры, мм C | Размеры, мм E | Момент вращения, Нм | Вес, кг |
|---|---|---|---|---|---|---|
| АВК 300x150K8 | 300 | 150 | 125 | 8 | 2 | 2,3 |
| АВК 400x200K8 | 400 | 200 | 125 | 8 | 2 | 3,1 |
| АВК 400x400K8 | 400 | 400 | 125 | 8 | 2 | 4,8 |
| АВК 450x450K8 | 450 | 450 | 125 | 8 | 2 | 5,7 |
| АВК 500x250K8 | 500 | 250 | 125 | 8 | 2 | 3,9 |
| АВК 500x300K8 | 500 | 300 | 125 | 8 | 2 | 4,4 |
| АВК 500x500K8 | 500 | 500 | 125 | 8 | 2 | 6,3 |
| АВК 600x300K8 | 600 | 300 | 125 | 8 | 3 | 4,9 |
| АВК 600x350K8 | 600 | 350 | 125 | 8 | 3 | 5,3 |
| АВК 600x600K8 | 600 | 600 | 125 | 8 | 3 | 7,9 |
| АВК 700x400K8 | 700 | 400 | 125 | 8 | 3 | 6,5 |
| АВК 700x700K8 | 700 | 700 | 125 | 8 | 3 | 9,9 |
| АВК 750x750М | 750 | 750 | 125 | 12 | 4 | 10,7 |
| АВК 800x400K8 | 800 | 400 | 125 | 8 | 3 | 7,1 |
| АВК 800x500K8 | 800 | 500 | 125 | 8 | 3 | 8,4 |
| АВК 850x850М | 850 | 850 | 125 | 12 | 4 | 13,1 |
| АВК 1000x300K8 | 1000 | 300 | 125 | 8 | 3 | 6,9 |
| АВК 1000x500K8 | 1000 | 500 | 125 | 8 | 4 | 9,6 |
| АВК 1000x600M | 1000 | 600 | 125 | 12 | 4 | 11,1 |
| АВК 1200x600М | 1200 | 600 | 125 | 12 | 5 | 14,4 |
| АВК 1400x800M | 1400 | 800 | 125 | 12 | 7 | 20,4 |
| По запросу могут поставляться клапаны других размеров. Макс. размер 2200x2200 мм. | ||||||

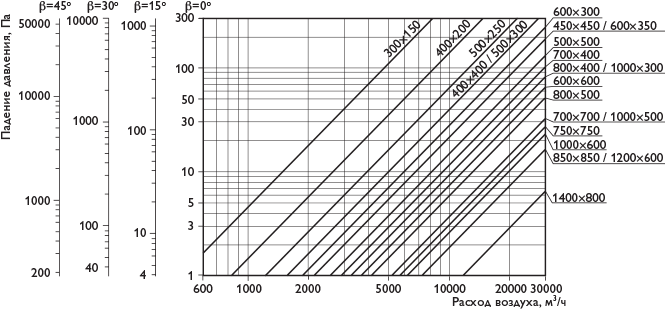

Чертежи и графики
Важно знать
Клапан с приводом монтируется так, чтобы привод оставался доступным для обслуживания.
Ручной клапан после балансировки фиксируйте стопорным винтом.
Уплотнённые лопатки не рассчитаны на работу в качестве противопожарной отсечки — для этого нужен противопожарный клапан.
