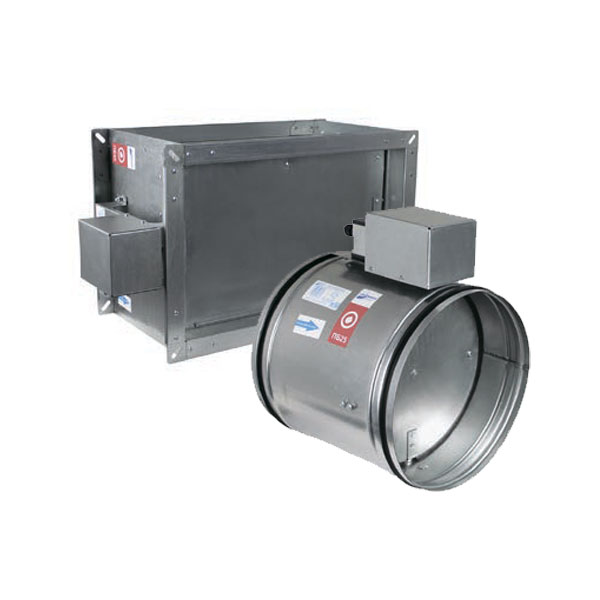

Клапан ОЗ

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Клапан противопожарный ОЗ изготавливается в режиме нормально открытого (огнезадерживающего) клапана (НО), в режиме нормально закрытого клапана (НЗ).

Основные характеристики:

Производитель — Ровен

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Исполнение корпуса

Лопатки

Ширина B, мм

Высота H, мм

Управление Утепление привода греющим кабелем (УПК) Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель Ровен

Тип исполнения клапана Нормально закрытые, Нормально открытые (огнезадерживающие)

Наименование привода ОЗ

Подробно

Описание

Клапан противопожарный ОЗ изготавливается в режиме нормально открытого (огнезадерживающего) клапана (НО), в режиме нормально закрытого клапана (НЗ). Клапан противопожарный с нормально открытой заслонкой предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия). Клапан противопожарный с нормально закрытой заслонкой (НЗ) предназначен для открывания проемов при срабатывании пожарной сигнализации. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов. Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений. Пределы огнестойкости клапанов:

Обозначение клапана	Предел огнестойкости
Обозначение клапана	в режиме нормально открытого (НО)	в режиме нормально закрытого (НЗ)
ОЗ-120	EI 120	EI 120

Примечание: Потеря целостности (E) проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя. Потеря теплоизолирующей способности (I) характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений. Для 0 исполнения клапана (клапан изготовлен не в виде кассет) электропривод устанавливается только по высоте клапана (H). Для кассетного исполнения клапанов - расположение электроприводов указано в разделах «Виды кассетного исполнения». Высота клапана (H) не может быть больше ширины (L). Клапаны в режиме НО комплектуются электромеханическими с возвратной пружиной или электромагнитыми приводами; в режиме НЗ - только реверсивными или электромагнитными приводами. Клапан состоит из корпуса, заслонки, привода. Выпускается прямоугольного (квадратного) или круглого сечения. Клапан работоспособен в пространственной ориентации, указанной в «Схеме установки клапанов». Клапан ОЗ изготавливается из оцинкованной стали. Конструкции клапанов изготавливаются: 1) односекционные; 2) двухсекционные. Между секциями клапанов проложен огнеупорный материал, выполняющий роль температурного шва. Клапаны прямоугольного сечения имеют присоединительные фланцы на торцевых поверхностях, клапаны круглого сечения имеют ниппельное соединение. По отдельному запросу рассматривается возможность изготовления клапанов круглого сечения с фланцевым соединением (указать данную информацию в номенклатуре). Клапан может комплектоваться следующими типами приводов: - электромеханический с возвратной пружиной РОВЕН/Siemens (М). - электрический реверсивный РОВЕН/Siemens (Р). - электромагнитный (ЭМ). Способы управления заслонкой клапана ОЗ:

Тип привода	Способ перевода заслонки		Механизм перевода заслонки		Принцип срабатывания привода
Тип привода	Из исходного положения в рабочее	из рабочего положения в исходное (многократное использование)	В рабочее положение	В исходное положение	Принцип срабатывания привода
М	-автоматический, по сигналам пожарной автоматики; -дистанционный с пульта управления -от кнопки/тумблера в месте установки клапана	-дистанционный с пульта управления -вручную	возвратная пружина	электродвигатель	отключение питающего напряжения
Р	-автоматический, по сигналам пожарной автоматики -дистанционный с пульта управления -от кнопки/тумблера в месте установки клапана	-дистанционный с пульта управления -вручную	электродвигатель	электродвигатель	подача напряжения на соответствующие клеммы питания привода
ЭМ	-автоматический, по сигналам пожарной автоматики -дистанционный с пульта управления -от кнопки/тумблера в месте установки клапана	-вручную	возвратная пружина	-	подача напряжения на электромагнит*

Характеристики

Габаритные и присоединительные размеры (мм)

Минимальный размер прямоугольного клапана канального исполнения для ОЗ-120 – 150х150 мм, далее с шагом 50мм учитывая, что сторона L всегда не меньше стороны H. Максимальный размер – 1500х1000 мм. Клапаны размером свыше максимального изготавливаются в виде объединенных кассет, при этом меньшая сторона такого клапана не должна превышать 1000 мм. Минимальный размер прямоугольного клапана стенового исполнения: 300х300 мм, далее с шагом 50мм учитывая, что сторона L всегда не меньше стороны H. Максимальный размер – 1000х1000 мм. Минимальный диаметр круглого клапана с электромеханическим и электромагнитным приводом - 100 мм.

Клапан прямоугольного сечения канального исполнения ОЗ-120 с пределом огнестойкости НО (El 120), НЗ (El 120):

Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

Вылет заслонки за корпус клапана прямоугольного сечения канального исполнения:

Виды кассетного исполнения клапанов ОЗ-120 канального исполнения

Значение коэффициентов местного сопротивления ε прямоугольных клапанов канального исполнения из оцинкованной стали ОЗ-120 в зависимости от сечения клапана

Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов канального исполнения из оцинкованной стали ОЗ-120, м²

Масса клапанов ОЗ-120 прямоугольного сечения канального исполнения из оцинкованной стали, кг

Клапан прямоугольного сечения стенового исполнения ОЗ-120 с пределом огнестойкости НО (El 120), НЗ (El 120):

Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

Вылет заслонки за корпус клапана прямоугольного сечения стенового исполнения:

* Размер для справок. Фактическое значение глубины клапана не будет превышать указанное. ** Величина вылета (В) не более: Н-С=В. Значение коэффициентов местного сопротивления ε прямоугольных клапанов стенового исполнения из оцинкованной стали ОЗ-120 в зависимости от сечения клапана

Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов стенового исполнения из оцинкованной стали ОЗ-120, м²

Масса клапанов ОЗ-120 прямоугольного сечения стенового исполнения из оцинкованной стали, кг

Клапан круглого сечения ОЗ-120 с пределом огнестойкости НО (El 120), НЗ (El 120):

Клапан ОЗ с электромеханическим/реверсивным приводом и с электромагнитным приводом

Вылет заслонки за корпус клапана круглого сечения:

Типоразмерный ряд и значения площади живого сечения круглых клапанов из оцинкованной стали ОЗ-120, м²

Значение коэффициентов местного сопротивления ε круглых клапанов из оцинкованной стали ОЗ-120 в зависимости от сечения клапана

Масса канальных клапанов с реверсивным приводом снаружи ОЗ-120-НЗ круглого сечения из оцинкованной стали, кг

Масса канальных клапанов с электромеханическим приводом снаружи ОЗ-120-НО круглого сечения из оцинкованной стали, кг

Масса канальных клапанов с электромагнитным приводом снаружи ОЗ-120-НЗ круглого сечения из оцинкованной стали, кг

Масса канальных клапанов с электромагнитным приводом снаружи ОЗ-120-НО круглого сечения из оцинкованной стали, кг

Характеристики электромагнитного привода и приводов производства РОВЕН

Характеристика		Электро-магнитный	Электромеханический РОВЕН*				Реверсивный РОВЕН*
Характеристика		Электро-магнитный	RLF03-24S	RLF03-220S	RLF05-24S	RLF05-220S	RLE10- 24S	RLE10- 220S
Время поворота, с, не более		2	35	35	70	70	30	30
Крутящий момент, Нм		-	3	3	5	5	10	10
Напряжение электропитания привода, В		24/220	~24±10%	~230±10%	~24±10%	~230±10%	24	220
Потребляемая мощность, Вт	во время вращения	70	7,0	4,2	7,0	4,2	7,2	4,2
Потребляемая мощность, Вт	в состоянии покоя	-	2,5	2,5	2,5	2,5	2,5	2,5
Рабочая температура, °С		-30...+50	-30..+50	-30..+50	-30..+50	-30..+50	-30..+50	-30..+50
Степень защиты		IP54	IP54	IP54	IP54	IP54	IP54	IP54
Вес, кг		1,5	1,8	1,9	1,8	1,9	1,8	1,9

* Полная информация по электроприводам РОВЕН в разделе "Электроприводы RWE/RWF, RLE/RLF".

Характеристики приводов производства Siemens

Характеристика		Электромеханический Siemens				Реверсивный Siemens
Характеристика		GNA126.1E/12	GNA326.1E/12	GGA126.1E/12	GGA326.1E/12	GEB146.1E	GEB346.1E
Время поворота, с, не более		90	90	90	90	150	150
Крутящий момент, Нм		7	7	18	18	20	20
Напряжение электропитания привода, В		24	220	24	220	24	220
Потребляемая мощность, Вт	во время вращения	3,5	4,5	5	6	1,1	1,6
Потребляемая мощность, Вт	в состоянии покоя	2,0	3,5	3	4	0,5	0,9
Рабочая температура, °С		-32...+50	-32...+50	-32...+50	-32...+50	-32...+50	-32...+50
Степень защиты		IP54	IP54	IP54	IP54	IP54	IP54
Вес, кг		1,2	1,3	2,3	2,6	1,0	1,1

Схемы установки клапанов

А - обслуживаемое помещение; Б - помещение, смежное с обслуживаемым; 1 - строительная конструкция; 2 - корпус клапана; 3 - воздуховод; 4 - ось заслонки; 5 - наружная огнезащита; 6 – отрезок воздуховода; 7 - уголок, ограничивающий часть поверхности корпуса клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой (при установке клапана за пределами конструкции); 8 - защитный кожух, 9 - привод.

Электрические схемы подключения клапанов ОЗ

Расшифровка обозначений на схемах подключения приводов: L (3) - Вход питания 230В или 24В (в зависимости от типа привода); Y1 (6) - Управляющий сигнал переменного тока, направление вращение по часовой стрелке; Y2 (7) - Управляющий сигнал переменного тока, направление вращение против часовой стрелки; N (4) - Нейтраль; S1 (Q11) - Вход переключателя А ; S4 (Q21) - Вход переключателя В; S2 (Q12) - Выход переключателя А, нормально замкнутый; S3 (Q14) - Выход переключателя А, нормально открытый; S5 (Q22) - Выход переключателя В, нормально замкнутый; S6 (Q24) - Выход переключателя В, нормально открытый.

МАРКИРОВКА:

Клапан ОЗ-120-НО-800*500(М-Iк/220)-К-СН где: клапан ОЗ – наименование клапана огнезадерживающего: 120 – предел огнестойкости EI 120); НО - функциональное назначение (НО - нормально открытый; НЗ - нормально закрытый); 800*500 – установочные размеры клапана (L*H), мм; M-Iк/220 – напряжение питания, производитель и тип привода: М - тип привода (М - электромеханический привод с возвратной пружиной; Р - электрический реверсивный привод; ЭМ - электромагнитный привод); Iк – обозначение производителя привода (Iк – РОВЕН, IIк – Siemens); 220 – напряжение питания привода, В; К – тип клапана (К – канальный; С – стеновой); СН – тип размещения привода (СН – снаружи клапана; ВН – внутри клапана).
