Канальные вентиляторы RKB
⚙️ Подбор и заказ
Описание

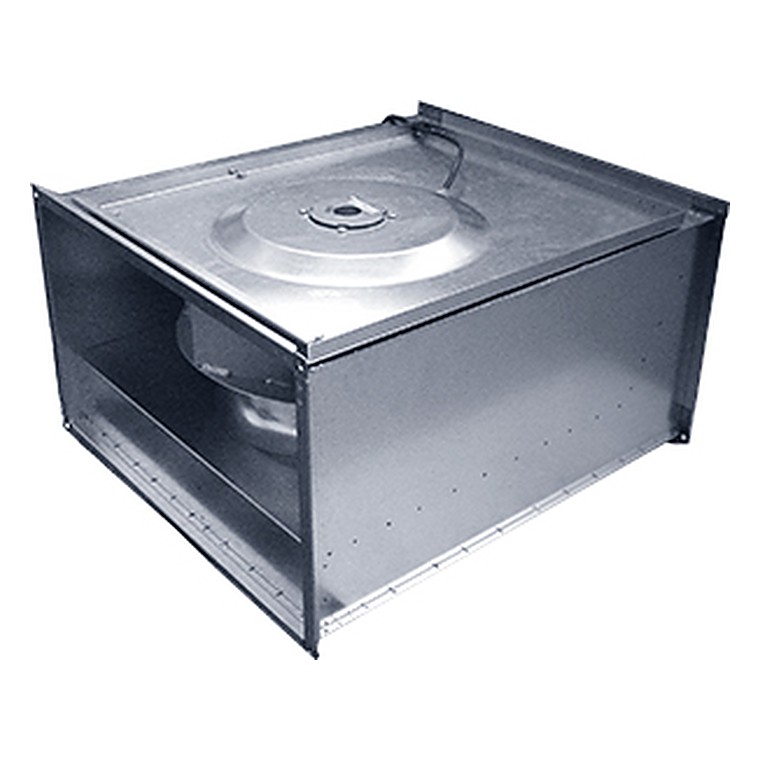

Канальные вентиляторы RKB оборудованы асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из гальванизированной стали. Вентиляторы RKB предназначены для соединения с воздуховодами прямоугольного сечения от 300?150 до 1000?500 мм. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.
Конструкция и работа
Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.
- Установка. Вентиляторы могут быть установлены в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
- Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
- Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.
Как подобрать
Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.
Технические характеристики
| Модель | RKB 500x250 A1, 230/50 | RKB 500x250 B1, 230/50 | RKB 500x250 C1, 230/50 | RKB 500x250 E1, 230/50 | RKB 500x250 G1, 230/50 | RKB 500x250 H1, 230/50 | 500x250 E1 – 50°С |
|---|---|---|---|---|---|---|---|
| мощн., Вт | 133 | 168 | 179 | 230 | 250 | 675 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| Ток, А | 0,59 | 0,91 | 0,95 | 1,28 | 1,10 | 3,00 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| вращ., об/мин | 1270 | 2680 | 1390 | 2750 | 1330 | 2570 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| t, °С | 70 | 70 | 60 | 60 | 55 | 55 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| эл. двигателя | IP 44 | IP 44 | IP 54 | IP 44 | IP 44 | IP 44 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| мм a | 500 | 500 | 500 | 500 | 500 | 500 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| мм b | 250 | 250 | 250 | 250 | 250 | 250 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| мм c | 543 | 543 | 543 | 543 | 543 | 543 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| мм d | 293 | 293 | 293 | 293 | 293 | 293 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| мм e | 293 | 293 | 328 | 293 | 293 | 302 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| мм f | 532 | 532 | 532 | 532 | 532 | 532 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| Вес, кг | 16,4 | 14,7 | 16,9 | 15,2 | 16,5 | 21,4 | * При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у RKB 500x250 E1 – 50°С. |
| эл. подк. | 1 | 1 | 5 | 1 | 5 | 5 |

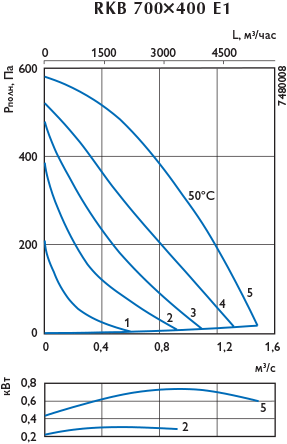

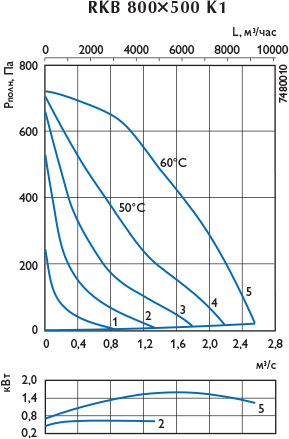

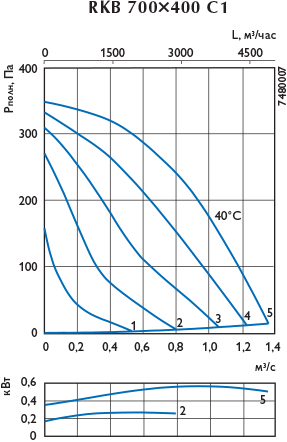

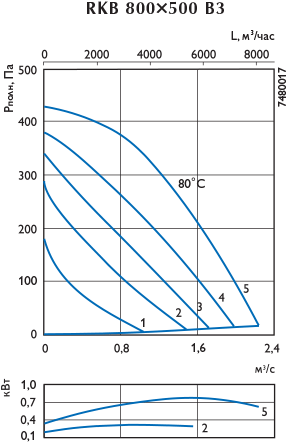

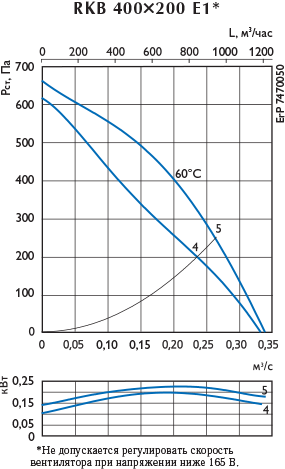

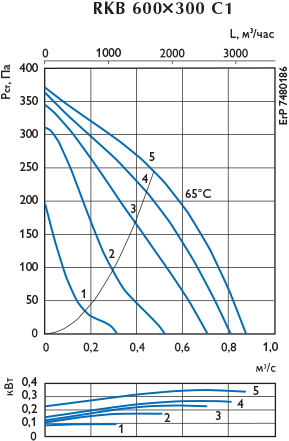

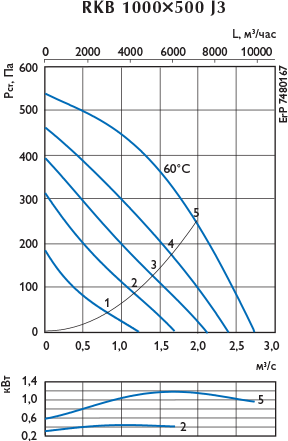

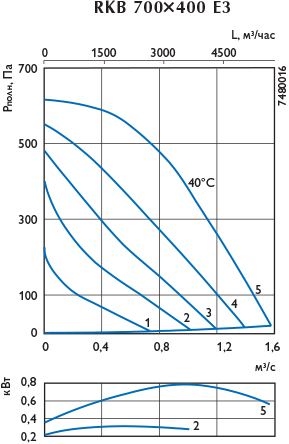

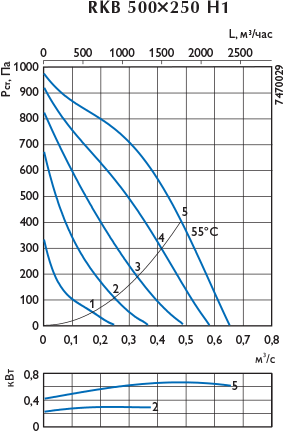

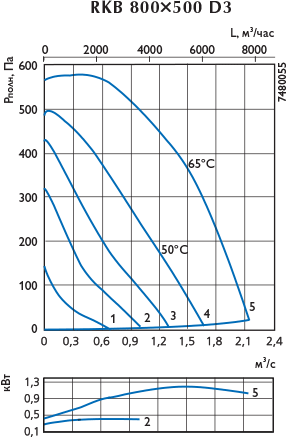

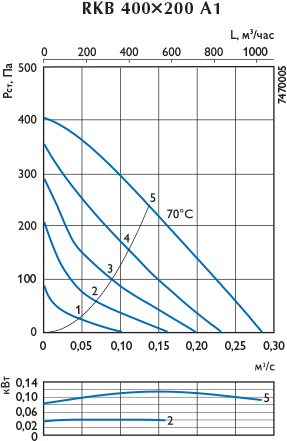

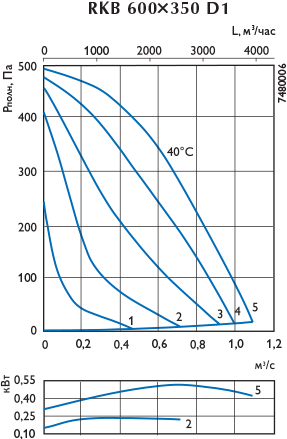

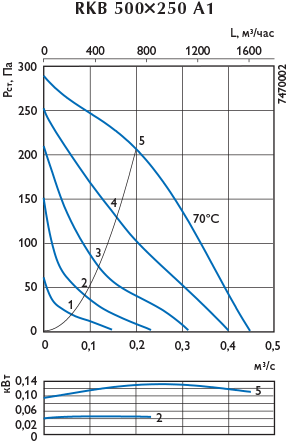

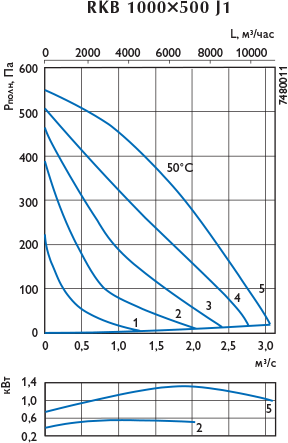

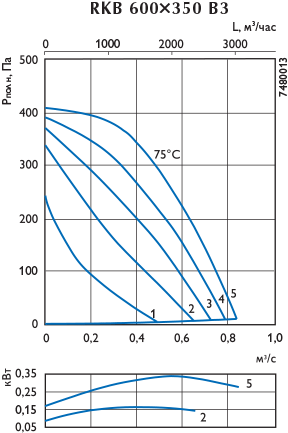

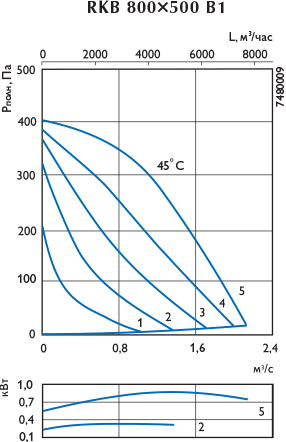

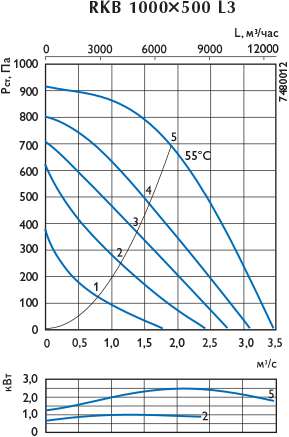

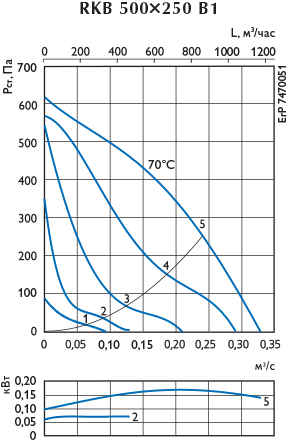

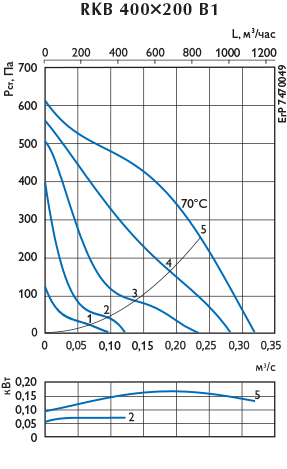

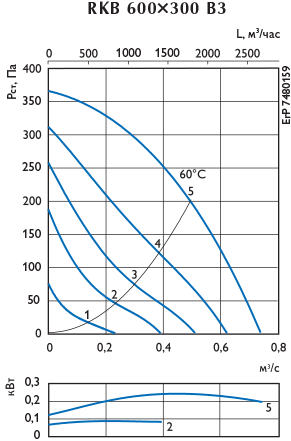

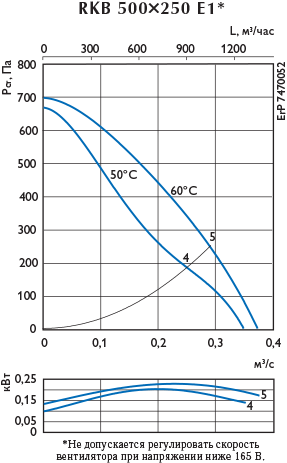

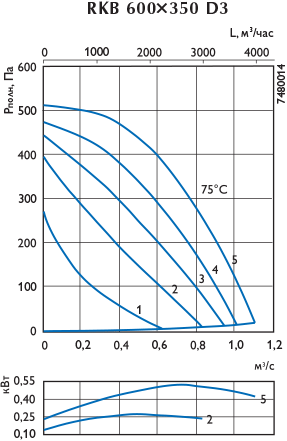

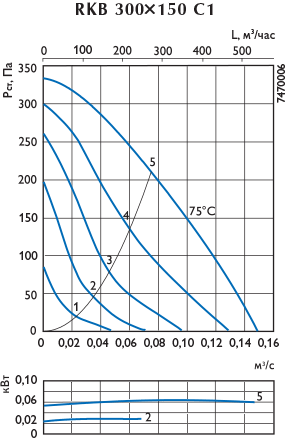

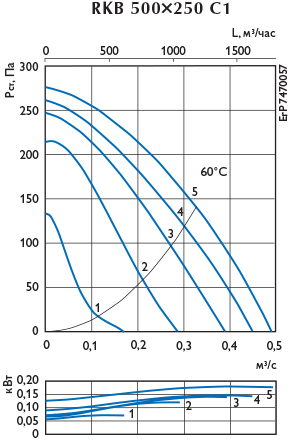

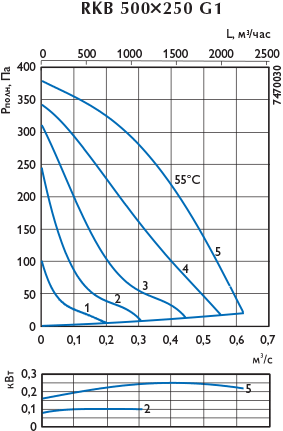

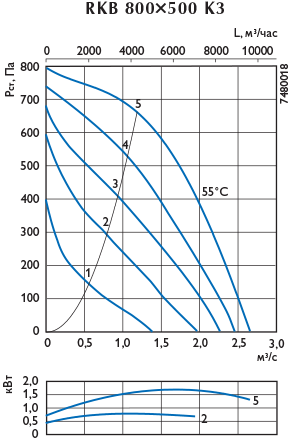

Чертежи и графики
Важно знать
Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.
Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.
При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.
