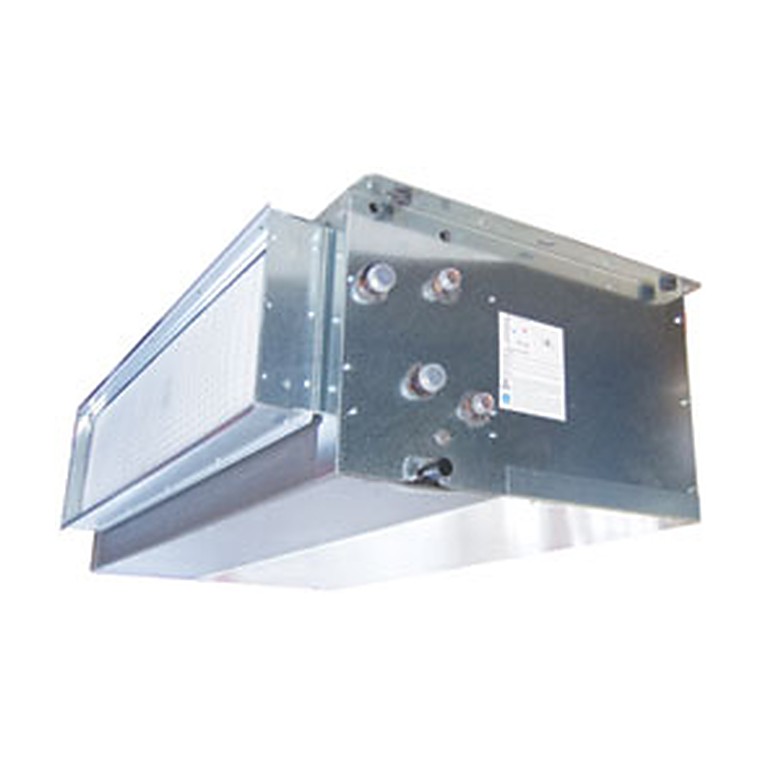

Канальные фанкойлы с высоконапорными вентиляторами MASTER-hit
⚙️ Подбор и заказ
Характеристики
Описание
MASTER-hit Канальные фанкойлы с высоконапорными вентиляторами Холодопроизводительность: 4 кВт - 50 кВт (Polar Bear) Канальные фанкойлы MASTER-hit модельного ряда MH предназначены для работы с развитой сетью воздуховодов. Высоконапорный центробежный вентилятор и большой выбор опций позволяют использовать фанкойл как альтернативу центральному кондиционеру. Модельный ряд включает семь базовых типоразмеров двух- и четырехтрубных фанкойлов холодопроизводительностью холодопроизводительностью от 4 до 50 кВт. Модели фанкойлов: Вертикальные фанкойлы MH2A и MH4A. Горизонтальные фанкойлы MH2K и MH4K. КОРПУС Фанкойл имеет прочный несущий каркас из оцинкованной стали толщиной 1,5 мм.
Конструкция и работа
Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.
Что это даёт
Где применяется
Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.
Как подобрать
Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.
Технические характеристики
| Двухтрубные фанкойлы MH2A-K | Двухтрубные фанкойлы MH2A-K | Двухтрубные фанкойлы MH2A-K | Двухтрубные фанкойлы MH2A-K | Двухтрубные фанкойлы MH2A-K | Двухтрубные фанкойлы MH2A-K | Двухтрубные фанкойлы MH2A-K | Двухтрубные фанкойлы MH2A-K | Двухтрубные фанкойлы MH2A-K | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Модель | Модель | скор. вент. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Холодопроизводительность полная (1) | Холодопроизводительность полная (1) | Вт | макс | 3640 | 7050 | 9200 | 10600 | 13100 | 27800 | 50601 |
| Холодопроизводительность полная (1) | Холодопроизводительность полная (1) | Вт | сред | 3505 | 6491 | 8779 | 9966 | 11660 | 25266 | 46456 |
| Холодопроизводительность полная (1) | Холодопроизводительность полная (1) | Вт | мин | 3248 | 5484 | 7565 | 8259 | 9546 | 22374 | 41423 |
| Холодопроизводительность явная (1) | Холодопроизводительность явная (1) | Вт | макс | 2870 | 5640 | 7360 | 8630 | 11000 | 21100 | 39500 |
| Холодопроизводительность явная (1) | Холодопроизводительность явная (1) | Вт | сред | 2751 | 5080 | 6984 | 7955 | 9545 | 18719 | 35450 |
| Холодопроизводительность явная (1) | Холодопроизводительность явная (1) | Вт | мин | 2497 | 4114 | 5778 | 6307 | 7480 | 16161 | 30842 |
| Расход воды | Расход воды | л/час | макс | 626 | 1213 | 1582 | 1823 | 2253 | 4782 | 8703 |
| Падение давления | Падение давления | кПа | макс | 16,5 | 36 | 33,9 | 32 | 36 | 34,1 | 40,1 |
| Теплопроизводительность (вода 50°C) (2) | Теплопроизводительность (вода 50°C) (2) | Вт | макс | 4975 | 8600 | 11330 | 12938 | 16986 | 32912 | 60969 |
| Теплопроизводительность (вода 70°C) (2) | Теплопроизводительность (вода 70°C) (2) | Вт | макс | 8313 | 14367 | 18926 | 21613 | 28379 | 54967 | 101845 |
| Мощность электрического нагревателя (опция А) | Мощность электрического нагревателя (опция А) | Вт | 3000 | 6000 | 6000 | 9000 | 9000 | 12000 | 18000 | |
| Мощность электрического нагревателя (опция В) | Мощность электрического нагревателя (опция В) | Вт | 4500 | 9000 | 9000 | 12000 | 12000 | 18000 | 24000 | |
| Производительность вентилятора | Производительность вентилятора | м 3 /ч | макс | 837 | 1423 | 1951 | 2131 | 3002 | 4678 | 9250 |
| Уровень звукового давления (мин/макс скорость) (3) | Уровень звукового давления (мин/макс скорость) (3) | дБ(A) | 54-59 | 44-57 | 52-61 | 49-60 | 53-66 | 60-69 | 62-72 | |
| Напряжение электропитания | Напряжение электропитания | В/ф | 230/1 | 230/1 | 230/1 | 230/1 | 230/1 | 230/1 | 230/1 | |
| Потребляемая электрическая мощность (4) | Потребляемая электрическая мощность (4) | Вт | макс | 162 | 218 | 322 | 340 | 582 | 1320 | 2600 |
| Потребляемый ток (4) | Потребляемый ток (4) | A | макс | 0,72 | 0,97 | 1,43 | 1,51 | 2,58 | 5,86 | 11,54 |
| В | мм | 299 | 299 | 324 | 324 | 374 | 674 | 674 | ||
| Д | мм | 650 | 1000 | 1100 | 1339 | 1339 | 1341 | 2028 | ||
| Г | мм | 533 | 533 | 533 | 533 | 533 | 853 | 853 | ||
| В | мм | 533 | 533 | 533 | 533 | 533 | 853 | 853 | ||
| Д | мм | 650 | 1000 | 1100 | 1339 | 1339 | 1341 | 2028 | ||
| Г | мм | 299 | 299 | 324 | 324 | 374 | 674 | 674 | ||
| Вес | Вес | кг | 28 | 36 | 41 | 46 | 57 | 117 | 192 | |
| (1) Режим охлаждения: температура воды на входе/выходе 7/12 °C, температура и влажность в помещении 27°C/46%, максимальная скорость вентилятора. | ||||||||||
| (2) Режим нагрева: температура в помещении 20 °C, максимальная скорость вентилятора. | ||||||||||
| (3) Уровень звукового давления указан для комнаты объемом 90 м 3 | ||||||||||
| (4) Электрические характеристики указаны для электродвигателя вентилятора, максимальная скорость. | ||||||||||
| Четырехтрубные фанкойлы MH4A-K | ||||||||||
| Четырехтрубные фанкойлы MH4A-K | ||||||||||
| Модель | Модель | скор. вент. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Холодопроизводительность полная (1) | Холодопроизводительность полная (1) | Вт | макс | 3600 | 7003 | 8303 | 9570 | 12303 | 24950 | 45554 |
| Холодопроизводительность полная (1) | Холодопроизводительность полная (1) | Вт | сред | 3440 | 6300 | 7820 | 8860 | 10600 | 22660 | 41791 |
| Холодопроизводительность полная (1) | Холодопроизводительность полная (1) | Вт | мин | 3130 | 5120 | 6510 | 7030 | 8310 | 20047 | 37226 |
| Холодопроизводительность явная (1) | Холодопроизводительность явная (1) | Вт | макс | 3100 | 5630 | 7070 | 8040 | 10600 | 20150 | 37753 |
| Холодопроизводительность явная (1) | Холодопроизводительность явная (1) | Вт | сред | 2930 | 5000 | 6660 | 7440 | 9020 | 17863 | 33854 |
| Холодопроизводительность явная (1) | Холодопроизводительность явная (1) | Вт | мин | 2660 | 4020 | 5400 | 5760 | 6890 | 15406 | 29422 |
| Расход воды | Расход воды | л/час | макс | 619 | 1205 | 1428 | 1646 | 2116 | 4291 | 7835 |
| Падение давления | Падение давления | кПа | макс | 15,9 | 26,9 | 28,1 | 25,1 | 30,9 | 27,1 | 32,1 |
Показаны первые 40 строк таблицы производителя. Полные данные — в техническом листе.
Важно знать
Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.
Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.
При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.
