Электроприводы VAF 2.07 для вентилей 3DS
⚙️ Подбор и заказ
Характеристики
Описание

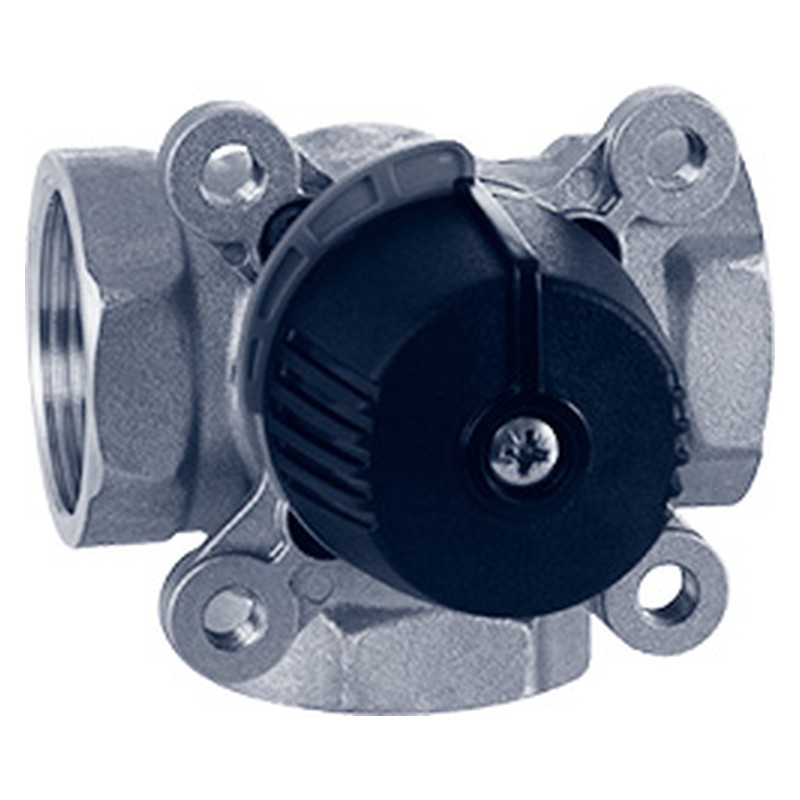

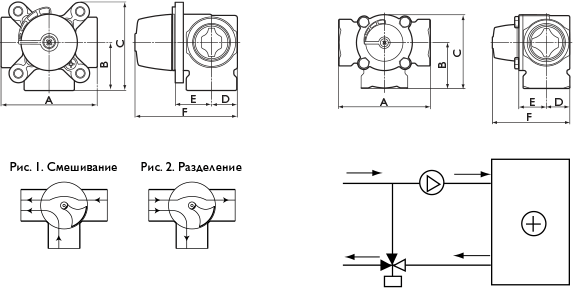

Трехходовые вентили 3DS предназначены для регулирования расхода горячей и холодной воды в теплообменниках систем вентиляции, кондиционирования и отопления. Вентили 3DS выпускаются в диапазоне от KVS = 1 с присоединительным диаметром 1/2" до KVS= 40 с присоединительным диаметром 2". В системах местного теплоснабжения с небольшим перепадом давления между подающей и обратной водой вентили могут быть использованы в качестве смесительного (см. рис. 1) или разделительного (см. рис. 2) устройства. В системах централизованного теплоснабжения вентили рекомендуется устанавливать в качестве разделительного (см. рис. 2) на линии обратной воды. Регулирование у вентилей осуществляется поворотом штока.
Конструкция и работа
Устройство управляет исполнительными механизмами системы вентиляции: задаёт скорость вентилятора, температуру теплоносителя или положение клапана и передаёт состояние в диспетчерскую. Настройка выполняется с лицевой панели или с внешнего пульта.
Что это даёт
Где применяется
Приточные и приточно-вытяжные установки, системы с водяными и электрическими нагревателями, вентиляторы с регулированием скорости, зональное регулирование в административных и производственных зданиях.
Как подобрать
Подбирайте по типу нагрузки и её мощности, числу ступеней или диапазону аналогового сигнала, напряжению питания и требуемым функциям защиты. Уточните степень защиты корпуса и способ монтажа.
Технические характеристики
| Модель | KVS* | BSP | Размеры, мм А | Размеры, мм B | Размеры, мм C | Размеры, мм D | Размеры, мм E | Размеры, мм F | Тип привода 3-позиц | Тип привода 3-позиц | Тип привода сигнал 0 (2)–10 В | Тип привода сигнал 0 (2)–10 В | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3DS 15-1,0 | 1,0 | 1/2" | 80 | 40 | 75 | 20 | 28 | 82 | ADT 04 | VAF | ADM 04 | VMF | 0,7 |
| 3DS 15-1,6 | 1,6 | 1/2" | 80 | 40 | 75 | 20 | 28 | 82 | ADT 04 | VAF | ADM 04 | VMF | 0,7 |
| 3DS 15-2,5 | 2,5 | 1/2" | 80 | 40 | 75 | 20 | 28 | 82 | ADT 04 | VAF | ADM 04 | VMF | 0,7 |
| 3DS 20-4 | 4,0 | 3/4" | 80 | 40 | 75 | 20 | 28 | 82 | ADT 04 | VAF | ADM 04 | VMF | 0,7 |
| 3DS 20-6,3 | 6,3 | 3/4" | 80 | 40 | 75 | 20 | 28 | 82 | ADT 04 | VAF | ADM 04 | VMF | 0,7 |
| 3DS 25-8 | 8,0 | 1" | 82 | 41 | 76 | 22 | 31 | 87 | ADT 04 | VAF | ADM 04 | VMF | 0,8 |
| 3DS 25-12 | 12,0 | 1" | 82 | 41 | 76 | 22 | 31 | 87 | ADT 04 | VAF | ADM 04 | VMF | 0,8 |
| 3DS 32-15 | 15,0 | 11/4" | 84 | 42 | 77 | 25 | 32 | 91 | ADT 04 | VAF | ADM 04 | VMF | 0,9 |
| 3DS 40-24 | 24,0 | 11/2" | 118 | 59 | 95 | 30 | 36 | 100 | ADT 04 | VAF | ADM 04 | VMF | 2,1 |
| 3DS 50-40 | 40,0 | 2" | 127 | 63,5 | 100 | 35 | 40 | 109 | ADT 04 | VAF | ADM 04 | VMF | 2,4 |
| * KVS вентиля указан в м3/час при перепаде давления 100 кПа. | |||||||||||||

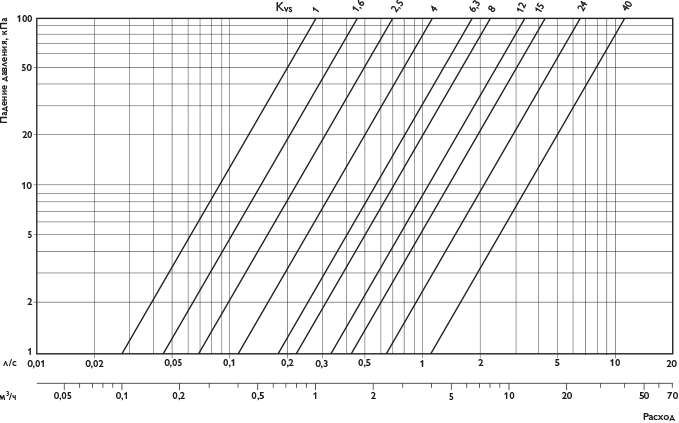

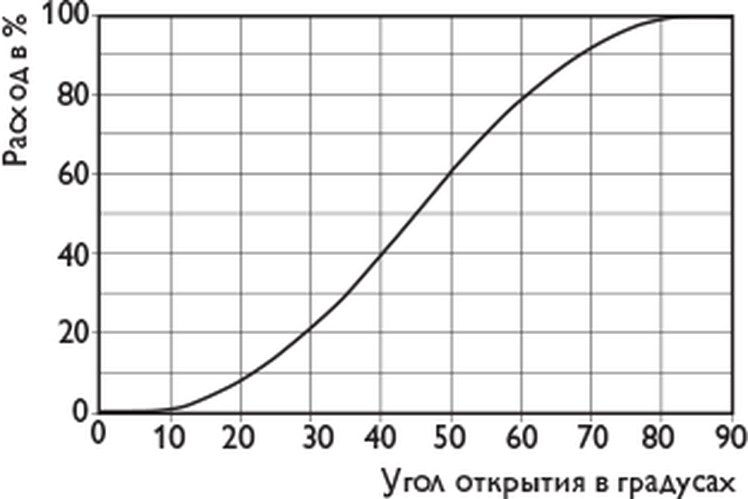

Чертежи и графики
Важно знать
Регулятор скорости подбирают строго по типу двигателя: тиристорный не подходит для ЕС-двигателей.
Сечение и длину кабеля датчиков выдерживайте по инструкции — иначе показания уходят.
Монтаж и первый пуск щитов управления выполняет квалифицированный персонал: часть настроек защищена паролем.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
