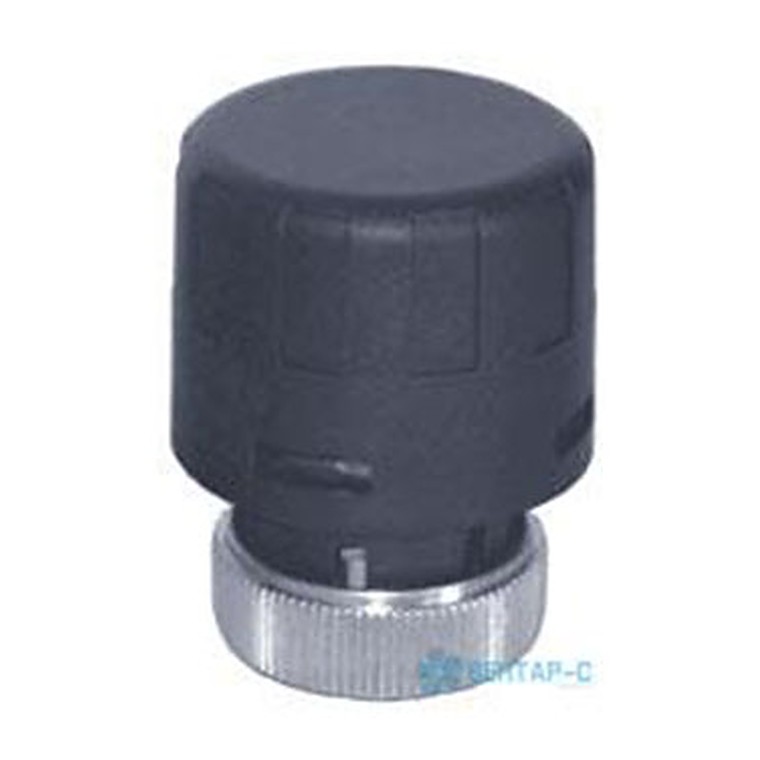

Электроприводы MSC140 для вентилей 2MV/3MV/4MV
⚙️ Подбор и заказ
Характеристики
Описание
Регулирующие вентили типа 2MV/3MV/4MV (Polar Bear) Вентили 2MV/3MV/4MV представляют собой серию 2/3/4-х ходовых регулирующих вентилей соответственно. 4-х ходовые вентили 4MV конструктивно выполнены в виде 3-х ходовых вентилей с байпасом. Вентили имеют резьбовое соединение. Они предназначены для регулирования расхода горячей или холодной воды в теплообменниках систем вентиляции, кондиционирования и отопления. Вентили 2MV/3MV/4MV выпускаются в диапазоне от K VS = 1,6 с присоединительным диаметром ½” до K VS =6 с присоединительным диаметром ¾”. Вентили 3MV/4MV могут быть использованы в качестве смесительного устройства. Регулирование у вентилей осуществляется возвратно поступательным перемещением штока.
Конструкция и работа
Устройство управляет исполнительными механизмами системы вентиляции: задаёт скорость вентилятора, температуру теплоносителя или положение клапана и передаёт состояние в диспетчерскую. Настройка выполняется с лицевой панели или с внешнего пульта.
Что это даёт
Где применяется
Приточные и приточно-вытяжные установки, системы с водяными и электрическими нагревателями, вентиляторы с регулированием скорости, зональное регулирование в административных и производственных зданиях.
Как подобрать
Подбирайте по типу нагрузки и её мощности, числу ступеней или диапазону аналогового сигнала, напряжению питания и требуемым функциям защиты. Уточните степень защиты корпуса и способ монтажа.
Технические характеристики
| Модель 2-х ходовые вентили | /ч 2-х ходовые вентили | /ч 2-х ходовые вентили | Размеры, мм DN 2-х ходовые вентили | Размеры, мм А 2-х ходовые вентили | Размеры, мм B 2-х ходовые вентили | Размеры, мм C 2-х ходовые вентили | Размеры, мм D 2-х ходовые вентили | Размеры, мм E 2-х ходовые вентили | ∆ P, кПа 2-х ходовые вентили | 2-позиц. 2-х ходовые вентили | В 2-х ходовые вентили |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2MV 15-1,6 | 1,6 | – | ½ " | 52 | 59,5 | 19,5 | 28 | 40 | 250 | MSC90 | MLM90 |
| 2MV 20-2,5 | 2,5 | – | ¾ " | 56 | 59,5 | 19,5 | 28 | 40 | 150 | MSC90 | MLM90 |
| 2MV 20-4,0 | 4,0 | – | ¾ " | 78 | 77 | 20,5 | 50 | 47 | 150 | MSC140 | MLM140 |
| 2MV 20-6,0 | 6,0 | – | ¾ " | 78 | 77 | 20,5 | 50 | 47 | 150 | MSC140 | MLM140 |
| 3-х ходовые вентили | |||||||||||
| 3MV 15-1,6 | 1,6 | 1,0 | ½ " | 52 | 65 | 25 | 28 | 40 | 250 | MSC90 | MLM90 |
| 3MV 20-2,5 | 2,5 | 1,6 | ¾ " | 56 | 74 | 34 | 28 | 40 | 150 | MSC90 | MLM90 |
| 3MV 20-4,0 | 4,0 | 2,5 | ¾ " | 78 | 83 | 35,5 | 50 | 47 | 100** | MSC140 | MLM140 |
| 3MV 20-6,0 | 6,0 | 4,0 | ¾ " | 78 | 83 | 35,5 | 50 | 47 | 100** | MSC140 | MLM140 |
| 4-х ходовые (3-х ходовые с байпасом) вентили | |||||||||||
| 4MV 15-1,6 | 1,6 | 1,0 | ½ " | 52 | 86 | 35 | 28 | 40 | 250 | MSC90 | MLM90 |
| 4MV 20-2,5 | 2,5 | 2,5 | ¾ " | 56 | 103 | 50 | 28 | 40 | 150 | MSC90 | MLM90 |
| 4MV 20-4,0 | 4,0 | 2,5 | ¾ " | 78 | 105 | 44 | 50 | 47 | 100** | MSC140 | MLM140 |
| 4MV 20-6,0 | 6,0 | 4,0 | ¾ " | 78 | 105 | 44 | 50 | 47 | 100** | MSC140 | MLM140 |
| * K VS вентиля указан в м 3 /час при перепаде давления 100 кПа. | |||||||||||
| ** 40 кПа для углового прохода. | |||||||||||
Чертежи и графики
Важно знать
Регулятор скорости подбирают строго по типу двигателя: тиристорный не подходит для ЕС-двигателей.
Сечение и длину кабеля датчиков выдерживайте по инструкции — иначе показания уходят.
Монтаж и первый пуск щитов управления выполняет квалифицированный персонал: часть настроек защищена паролем.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
