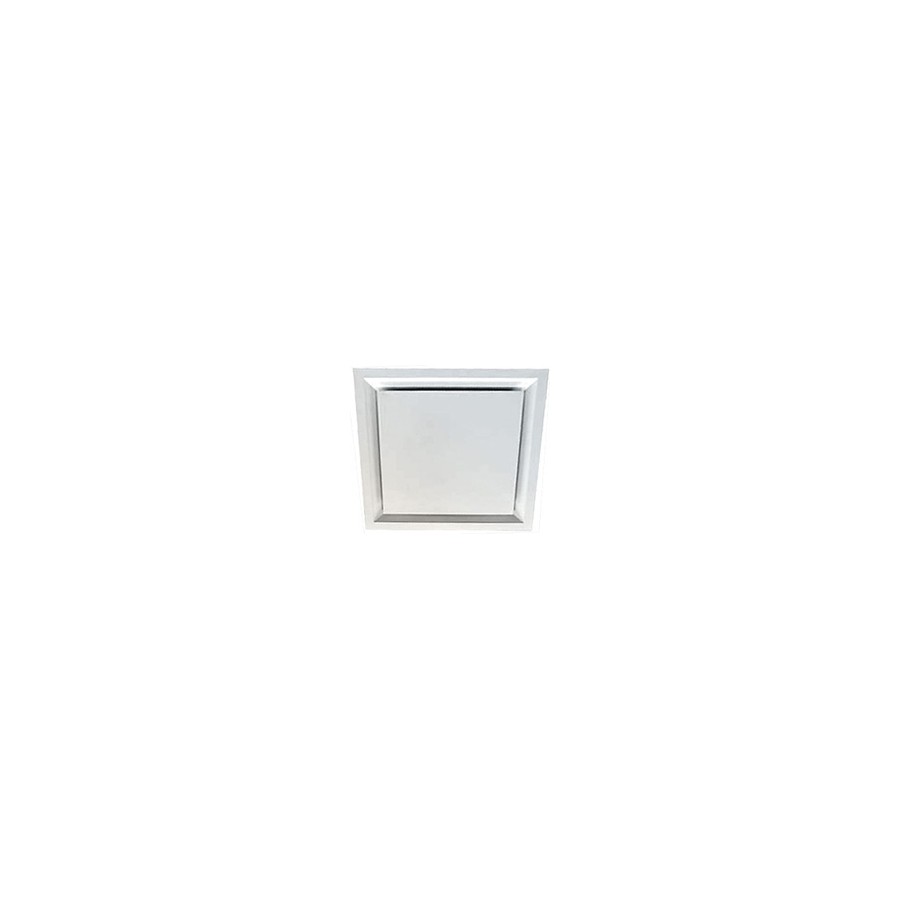

Диффузоры 1АГН, 1АГР
Диффузор Арктос. 5 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Четырехсторонние потолочные диффузоры 1АГН, 1АГР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.
Конструкция и работа
Диффузоры 1АГН/1АГР представляют собой корпус квадратной формы с центральной частью в виде съемного блока из направляющих пластин с заглушенной центральной частью, который при необходимости легко демонтируется.
Диффузоры 1АГР дополнительно оснащены встроенным в корпус регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.
Потолочные диффузоры изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Офисы открытой планировки, торговые залы, гостиницы, конференц-залы, административные и общественные помещения с подшивными потолками.
Как подобрать
Ориентируйтесь на расход на один диффузор, высоту помещения и допустимый уровень шума. Проверьте дальнобойность и радиус действия струи, чтобы соседние диффузоры перекрывали площадь без застойных участков.
Технические характеристики
| Модель | F0 | A, | B, | Вес, кг | |
|---|---|---|---|---|---|
| м2 | мм | мм | 1АГH | 1АГР | |
| 300 x 300 | 0,023 | 300 | 300 | 0,8 | 0,9 |
| 300 x 300-6 | 0,023 | 595 | 595 | 2,3 | 2,4 |
| 450 x 450 | 0,090 | 450 | 450 | 1,9 | 2,2 |
| 450 x 450-6 | 0,090 | 595 | 595 | 2,8 | 3,1 |
| 600 x 600 | 0,203 | 595 | 595 | 3,2 | 4,0 |
Данные для подбора
| Модель | LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | |||||||
| м, при | м, при | бойность, м | бойность, м | |||||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | |||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||
| 1АГН | ||||||||||||||||||
| 300x300 | 110 | 6 | 3,3 | 1,3 | 140 | 9 | 4,2 | 1,7 | 220 | 22 | 6,6 | 2,7 | 1,8 | 320 | 47 | 9,7 | 3,9 | 2,6 |
| 300x300-6 | 110 | 6 | 3,3 | 1,3 | 140 | 9 | 4,2 | 1,7 | 220 | 22 | 6,6 | 2,7 | 1,8 | 320 | 47 | 9,7 | 3,9 | 2,6 |
| 450x450 | 170 | 3 | 3,9 | 1,6 | 230 | 5 | 5,3 | 2,1 | 400 | 15 | 9,3 | 3,7 | 2,5 | 620 | 36 | 14,0 | 5,7 | 3,8 |
| 450x450-6 | 170 | 3 | 3,9 | 1,6 | 230 | 5 | 5,3 | 2,1 | 400 | 15 | 9,3 | 3,7 | 2,5 | 620 | 36 | 14,0 | 5,7 | 3,8 |
| 600x600 | 440 | 12 | 10,0 | 4,1 | 530 | 17 | 12,0 | 5,0 | 740 | 33 | 17,0 | 6,9 | 4,6 | 1030 | 64 | 24,0 | 9,7 | 6,4 |
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | ||||||||||||||||||
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||
|---|---|---|---|---|---|---|---|---|
| Модель | L0, | ∆Pпол | L0, | ∆Pпол | L0, | ∆Pпол | L0, | ∆Pпол |
| м3/ч | Па | м3/ч | Па | м3/ч | Па | м3/ч | Па | |
| 1АГН | ||||||||
| 300 x 300 | 170 | 14 | 200 | 19 | 290 | 40 | 400 | 77 |
| 300 x 300-6 | 170 | 14 | 200 | 19 | 290 | 40 | 400 | 77 |
| 450 x 450 | 260 | 12 | 310 | 18 | 430 | 34 | 600 | 66 |
| 450 x 450-6 | 260 | 12 | 310 | 18 | 430 | 34 | 600 | 66 |
| 600 x 600 | 240 | 6 | 300 | 9 | 460 | 20 | 690 | 46 |
| % открытия регулятора расхода | 100% | 70% | 45% | 30% | |||
|---|---|---|---|---|---|---|---|
| β=0° | β=15° | β=30° | β=45° | ||||
| К | 1АГР 300x300 | приток или вытяжка | 1,2 | 1,4 | 1,8 | 3,0 | |
| 1АГР 450x450 | 1,1 | 1,2 | 1,3 | 1,6 | |||
| 1АГР 600x600 | 1,1 | 1,1 | 1,2 | 1,3 | |||
| ∆LwA, дБ(А) | все модели | приток | -1 | 1 | 3 | 6 | |
| 1АГР | вытяжка | 5 | 7 | 9 | 12 | ||
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Не устанавливайте диффузор ближе 0,5 м от стены — струя прилипнет к поверхности и распределение нарушится.
Прямой участок воздуховода перед диффузором длиной 2–3 диаметра выравнивает поток и снижает шум.
Для подачи охлаждённого воздуха проверьте температуру приточной струи: перепад более 8 °C требует расчёта настильности.
