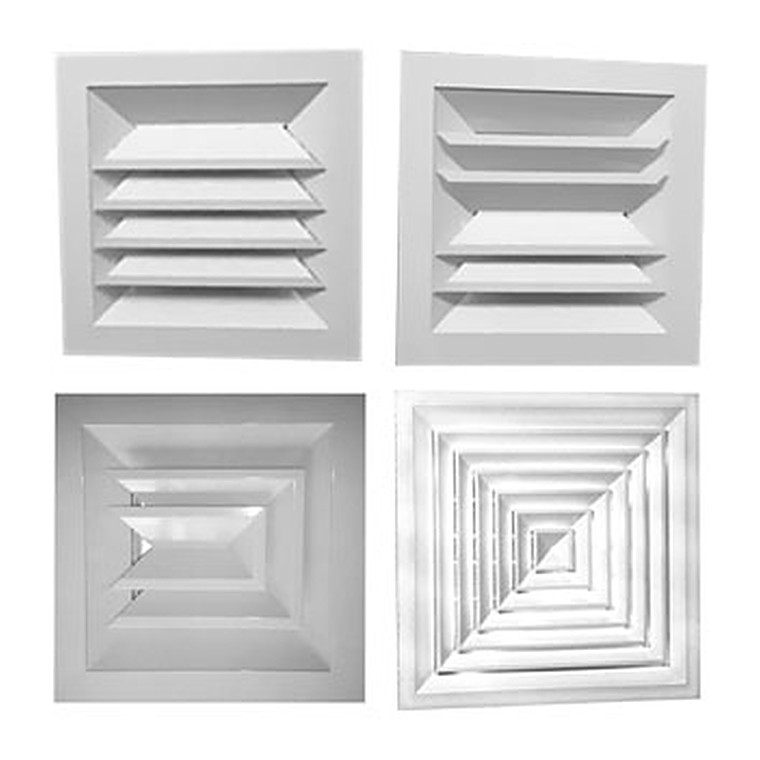

Диффузоры АПН, АПР
Диффузор Арктос. 26 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Потолочные диффузоры АПН, АПР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Диффузоры АПН/АПР представляют собой корпус прямоугольной формы с центральной частью в виде съемного блока из направляющих пластин, который при необходимости легко демонтируется. Блок направляющих пластин изготавливается с односторонней, двухсторонней, двухсторонней угловой, трёхсторонней или четырёхсторонней подачей воздуха. Диффузоры АПР дополнительно оснащены встроенным в корпус регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.
Конструкция и работа
Диффузор раздаёт воздух в помещение веером или закрученной струёй: приточный поток быстро смешивается с комнатным воздухом, поэтому в рабочую зону он приходит уже с комфортной скоростью и без ощутимого перепада температуры.
Что это даёт
Где применяется
Офисы открытой планировки, торговые залы, гостиницы, конференц-залы, административные и общественные помещения с подшивными потолками.
Как подобрать
Ориентируйтесь на расход на один диффузор, высоту помещения и допустимый уровень шума. Проверьте дальнобойность и радиус действия струи, чтобы соседние диффузоры перекрывали площадь без застойных участков.
Технические характеристики
| Модель | Шум =20 дБ(А) расход , м³/ч | Шум =20 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с | Шум =25 дБ(А) расход , м³/ч | Шум =25 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с | Шум =35 дБ(А) расход , м³/ч | Шум =35 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с | Шум =45 дБ(А) расход , м³/ч | Шум =45 дБ(А) перепад давления пол. Па | М, при скорость, м/с | М, при скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,2 | 0,5 | м 3 /ч | Па | 0,5 | 0,75 | м 3 /ч | Па | 0,5 | 0,75 |
| 4АПН, 4АПР | ||||||||||||||||
| 300 x 300 | 130 | 5 | 4,0 | 1,6 | 170 | 9 | 5,2 | 2,1 | 270 | 22 | 3,3 | 2,2 | 420 | 52 | 5,2 | 3,5 |
| 300 x 300-6 | 130 | 5 | 4,0 | 1,6 | 170 | 9 | 5,2 | 2,1 | 270 | 22 | 3,3 | 2,2 | 420 | 52 | 5,2 | 3,5 |
| 450 x 450 | 390 | 4 | 8,1 | 3,2 | 500 | 7 | 10,0 | 4,1 | 770 | 17 | 6,4 | 4,2 | 1140 | 37 | 9,4 | 6,3 |
| 450 x 450-6 | 390 | 4 | 8,1 | 3,2 | 500 | 7 | 10,0 | 4,1 | 770 | 17 | 6,4 | 4,2 | 1140 | 37 | 9,4 | 6,3 |
| 600 x 600 | 670 | 4 | 10,0 | 4,1 | 840 | 6 | 13,0 | 5,2 | 1290 | 15 | 8,0 | 5,3 | 1930 | 33 | 12,0 | 7,9 |
| 3АПН, 3АПР | ||||||||||||||||
| 300 x 300 | 130 | 6 | 4,2 | 1,7 | 160 | 9 | 5,2 | 2,1 | 260 | 25 | 3,4 | 2,2 | 400 | 59 | 5,2 | 3,5 |
| 300 x 300-6 | 130 | 6 | 4,2 | 1,7 | 160 | 9 | 5,2 | 2,1 | 260 | 25 | 3,4 | 2,2 | 400 | 59 | 5,2 | 3,5 |
| 450 x 450 | 390 | 5 | 8,5 | 3,4 | 490 | 8 | 11,0 | 4,3 | 740 | 17 | 6,4 | 4,3 | 1100 | 38 | 9,6 | 6,4 |
| 450 x 450-6 | 390 | 5 | 8,5 | 3,4 | 490 | 8 | 11,0 | 4,3 | 740 | 17 | 6,4 | 4,3 | 1100 | 38 | 9,6 | 6,4 |
| 600 x 600 | 650 | 4 | 12,0 | 4,7 | 810 | 6 | 15,0 | 5,8 | 1250 | 14 | 9,0 | 6,0 | 1870 | 32 | 13,0 | 8,9 |
| 2АПН, 2АПР, 2АПНу, 2АПРу | ||||||||||||||||
| 300 x 300 | 120 | 7 | 4,5 | 1,8 | 160 | 12 | 6,0 | 2,4 | 250 | 30 | 3,7 | 2,5 | 380 | 68 | 5,7 | 3,8 |
| 300 x 300-6 | 120 | 7 | 4,5 | 1,8 | 160 | 12 | 6,0 | 2,4 | 250 | 30 | 3,7 | 2,5 | 380 | 68 | 5,7 | 3,8 |
| 450 x 450 | 370 | 5 | 10,0 | 4,0 | 470 | 8 | 13,0 | 5,1 | 710 | 18 | 7,8 | 5,2 | 1040 | 39 | 11,0 | 7,6 |
| 450 x 450-6 | 370 | 5 | 10,0 | 4,0 | 470 | 8 | 13,0 | 5,1 | 710 | 18 | 7,8 | 5,2 | 1040 | 39 | 11,0 | 7,6 |
| 600 x 600 | 630 | 4 | 13,0 | 5,1 | 790 | 6 | 16,0 | 6,3 | 1210 | 13 | 9,7 | 6,5 | 1790 | 29 | 14,0 | 9,6 |
| 1АПН, 1АПР | ||||||||||||||||
| 300 x 300 | 120 | 8 | 11,0 | 4,4 | 150 | 12 | 14,0 | 5,4 | 240 | 31 | 8,7 | 5,8 | 370 | 74 | 13,0 | 9,0 |
| 300 x 300-6 | 120 | 8 | 11,0 | 4,4 | 150 | 12 | 14,0 | 5,4 | 240 | 31 | 8,7 | 5,8 | 370 | 74 | 13,0 | 9,0 |
| 450 x 450 | 360 | 5 | 16,0 | 6,5 | 450 | 8 | 20,0 | 8,2 | 680 | 18 | 12,0 | 8,2 | 980 | 38 | 18,0 | 12,0 |
| 450 x 450-6 | 360 | 5 | 16,0 | 6,5 | 450 | 8 | 20,0 | 8,2 | 680 | 18 | 12,0 | 8,2 | 980 | 38 | 18,0 | 12,0 |
| 600 x 600 | 600 | 4 | 18,0 | 7,3 | 760 | 6 | 23,0 | 9,2 | 1140 | 13 | 14,0 | 9,2 | 1680 | 28 | 20,0 | 14,0 |
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | ||||||||||||||||
Чертежи и графики
Важно знать
Не устанавливайте диффузор ближе 0,5 м от стены — струя прилипнет к поверхности и распределение нарушится.
Прямой участок воздуховода перед диффузором длиной 2–3 диаметра выравнивает поток и снижает шум.
Для подачи охлаждённого воздуха проверьте температуру приточной струи: перепад более 8 °C требует расчёта настильности.
