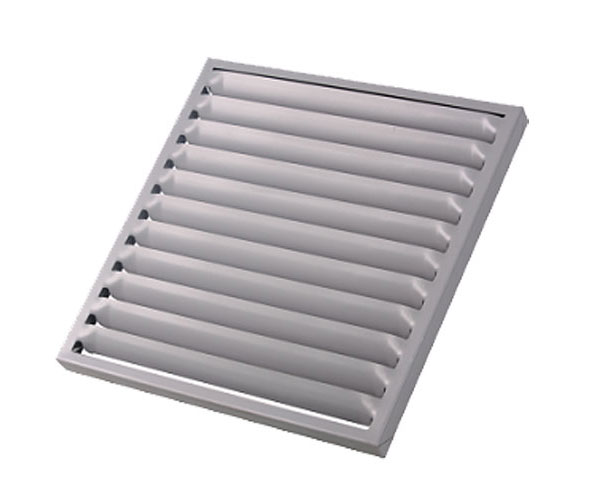

Декоративная решетка РКДМ
Декоративная решетка РКДМ производства ВИНГС-М. Изготовление по размерам проекта, сертификат ТР ЕАЭС 043/2017.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Основные характеристики:
- Производитель — ВИНГС-М
- Предел огнестойкости — не нормируется (комплектующее изделие)
- Исполнение — стандартное
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Характеристики
Описание
Декоративная решетка РКДМ — декоративная решётка с пониженным аэродинамическим сопротивлением производства ЗАО «ВИНГС-М». Изготавливается под размеры проекта; применение — по СП 7.13130 и проектной документации.
Что это за изделие
Декоративная решётка РКДМ. Закрывает стеновой клапан со стороны помещения. У РКДМ скруглённый профиль жалюзи и подобранный угол наклона, поэтому сопротивление заметно ниже, чем у обычных вентиляционных решёток. Это важно, поскольку по ГОСТ Р 53300 при приёмо-сдаточных испытаниях решётку с дымоприёмного устройства не снимают, и её сопротивление входит в результат замера расхода. Откидные декоративные панели на клапанах в коридорах применять нельзя — это противоречит требованиям к эвакуационным путям.
Основные параметры
| Производитель | ВИНГС-М (Россия) |
| Серия | РКДМ |
| Сертификация | ТР ЕАЭС 043/2017 |
| Изготовление | под размеры проекта, по опросному листу |
Как читается обозначение РКДМ
| Поле обозначения | Значения |
|---|---|
| Габаритные размеры | Ар×Вр, мм. Для решётки на стене за пределами фланцев стенового клапана — установочный размер клапана +140 мм; на фланце стенового клапана — +90 мм; на фланце канального клапана — по габариту фланца |
| Ориентация жалюзи | (Ар) или (Вр) — параллельно соответствующей стороне решётки |
| Окраска | (RAL …) — цвет по каталогу RAL |
| Кассета | «Кас. из 2-х реш.» — кассета из двух решёток |
Шаг габаритных размеров решёток — 10 мм.
Другое оборудование ВИНГС-М
| Тип | Как работает и где применяется |
|---|---|
| НЗ | Нормально закрытый. В дежурном режиме закрыт, открывается при пожаре. Системы противодымной вентиляции: дымоудаление, подпор воздуха, компенсирующая подача. Серии КЛОП-2, КЛОП-3(120), КЛОП-4(120), КЛАД-3 |
| НО | Нормально открытый, огнезадерживающий. В дежурном режиме открыт и пропускает воздух общеобменной вентиляции, при пожаре закрывается и отсекает огонь и дым. Серии КЛОП-2, КЛОП-4(90) |
| Дымовой | КЛАД-2 (КДМ-2): нормально закрытый клапан на дымоприёмном устройстве системы дымоудаления. Нормируется только целостность — предел E 120 |
| Двойного действия | КОМ-ДД(15): в обычном режиме работает в общеобменной вентиляции, при пожаре — в противодымной. Предел EI 15 |
| Канальный «К» | Врезается в воздуховод, размеры в обозначении — внутреннее сечение воздуховода. Привод снаружи (СН) или внутри (ВН) корпуса |
| Стеновой «С» | Ставится в проём стены или перекрытия, размеры в обозначении — установочные. Закрывается решёткой РКДМ с пониженным сопротивлением |
| Круглый | КЛОП-2 круглого сечения: присоединение ниппельное D(Нп) или фланцевое D(Фл), вместо А×В указывается диаметр |
| Кассета | Несколько клапанов в общей раме — для сечений больше, чем допускает один клапан. Исполнения А, Б, В различаются схемой сборки |
| Взрывобезопасный «В» | КЛОП-2 в исполнении «В» и «ВМС» — для помещений категорий А и Б и взрывоопасных зон классов В-I…В-Iг |
Что уточнить при заказе
- Установочные размеры клапана и способ установки решётки: на стене за пределами фланцев, на фланце стенового или канального клапана — от этого зависят габариты Ар×Вр.
- Ориентация жалюзи: параллельно стороне Ар или Вр.
- Цвет окраски по каталогу RAL.
- Одиночная решётка или кассета из двух решёток.

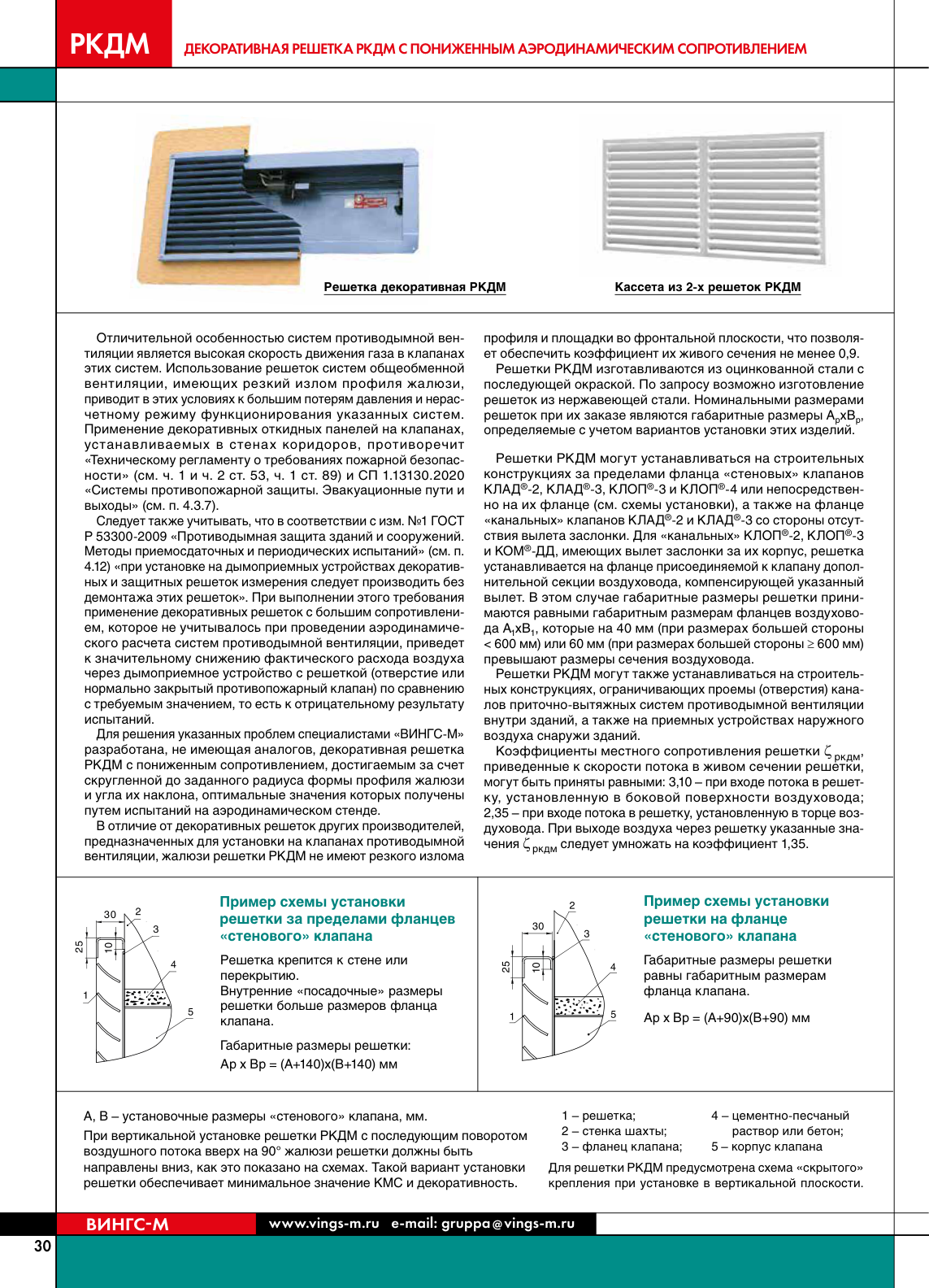

Каталог серии с типоразмерным рядом и опросным листом — в паспорте изделия (PDF) на этой странице. Цена и срок изготовления по запросу: +7 (495) 640-24-15, info@ventar-s.ru.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
